00-1010链路聚合是将两个或多个数据信道组合成一个信道，该信道表现为具有更高带宽的单个逻辑链路。链路聚合通常用于连接一个或多个具有高带宽要求的设备，例如连接到主干网络的服务器或服务器集群。它可用于扩展链路带宽并提供更高的连接可靠性。

公司有两层，分别经营不同的业务。本来两层楼的网络是分开的，但两层楼难免会有业务往来。这时候我们可以打通二楼之前的网络，让互联的部门可以高速互通。

下图：

如上图所示，SwitchA和SwitchB均通过以太网链路连接到VLAN10和VLAN20网络，SwitchA和SwitchB之间有较大的数据流。用户希望交换机a和交换机b能够提供更大的链路带宽，使同一个VLAN能够相互通信。同时，用户也希望提供一些冗余来保证数据传输和链路的可靠性。创建以太信道接口并加入成员接口以增加链路带宽。两台交换机分别配置以太网通道1，将需要与以太网通道1通信的三条线路的端口连接起来，并设置端口中继，让相应的vlan通过。这样，二楼的网络就可以正常通信了。

链路聚合

为了维护网络的稳定性，在由多台交换机组成的网络环境中，通常会使用一些备份连接来提高网络的效率和稳定性。这里的备份连接也称为备份链路或冗余链路。

00-1010通过专有堆叠电缆连接，可以将多个交换机堆叠成一个逻辑交换机。该逻辑交换机中的所有交换机共享相同的配置信息和路由信息。向逻辑交换机添加或减少单个交换机时，其性能不会受到影响。叠加的开关由两个回路连接。交换机的硬件负责双环电路上数据包的负载平衡。这里，环路充当这个大逻辑交换机的底板。当两个环路都正常工作时，该逻辑交换机上的数据包传输速率为32Gbps。

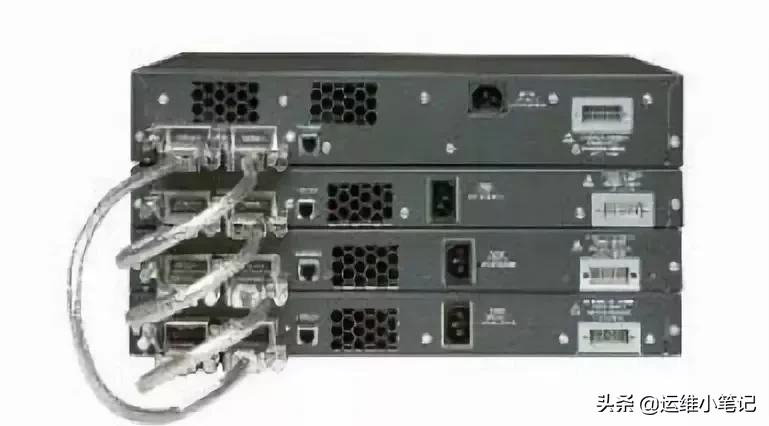

当需要传输数据帧时，交换机的软件会计算哪个环路更可用，然后将数据帧发送到环路。如果堆叠电缆出现故障，故障两端的交换机将检测到故障并断开受影响的环路，而逻辑交换机仍可以在单环路状态下工作，数据包通过率为16Gbps。开关以菊花链模式堆叠。连接方式见下图。

提高堆叠交换机端口和带宽的稳定性。

链路冗余

核心交换机是整个网络的心脏。如果核心交换机发生致命故障，将导致本地网络瘫痪，造成的损失难以估计。因此，我们在选择核心交换机时，经常会看到一些核心交换机具有堆叠或热备份等功能。

核心交换机热备份是提高网络可靠性的必然选择。当一个核心交换机完全不能工作时，它的所有功能都会被系统中的另一个备份路由器完全接管，直到出现问题的路由器恢复正常，这就是热备份路由协议。

实现HSRP的条件是系统中有几个核心交换机，形成一个“热备份组”，这个组形成一个虚拟路由器。

在任何时候，一个组中只有一台路由器处于活动状态，它会转发数据包。如果活动路由器出现故障，将选择备用路由器来替换活动路由器。但是，从该网络中的主机来看，虚拟路由器并没有改变。

因此主机仍然连接，不受故障影响，较好地解决了核心交换机倒换的问题。

为了减少网络的数据流量，在主动核心交换机和备用核心交换机建立后，只有主动核心交换机和备用核心交换机定期发送HSRP报文。

如果活动核心交换机出现故障，备用核心交换机将取代活动核心交换机。如果备用核心交换机出现故障或成为活动核心交换机，将选择另一个核心交换机作为备用核心交换机。

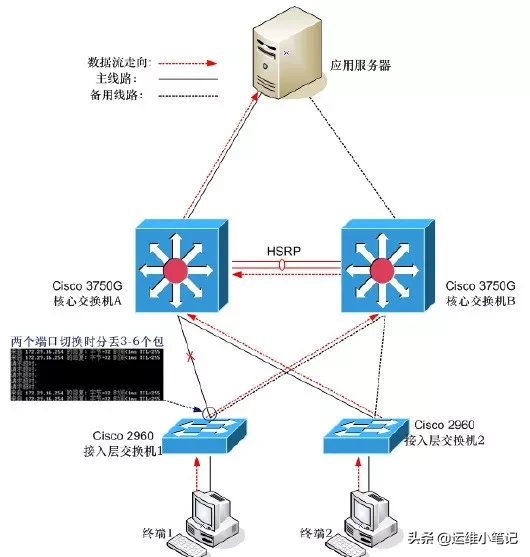

1.当从接入层交换机到主核心交换机的线路出现故障时，切换到备用，并且数据流方向。

接入层交换机1的数据链路被切换到核心交换机B，但在切换过程中，接入层交换机1丢弃了6个数据包，如上图所示。

当服务器与核心交换机A之间的主链路出现故障时(如线路、网卡等)。)，当服务器的主网卡切换到备用网卡时，会丢失6个数据包，但当主链路恢复时，服务器会自动从备用网卡切换到主网卡，在此切换过程中数据包不会丢失。

终端接入服务器的具体数据流趋势如下。
